以下2圖是石化集團公司兩個煉油廠焦化爐輻射室橫向溫度分布圖。表10—2是這兩個煉油廠焦化爐火焰高度和輻射室橫向*大溫差測試數(shù)據(jù).

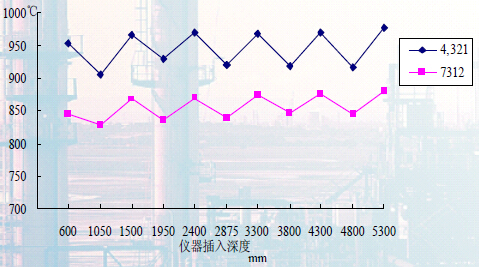

2號焦化爐輻射室橫向溫度分布曲線圖

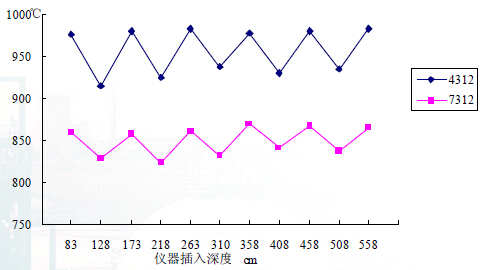

1號煉油廠焦化爐輻射室橫向溫度分布曲線

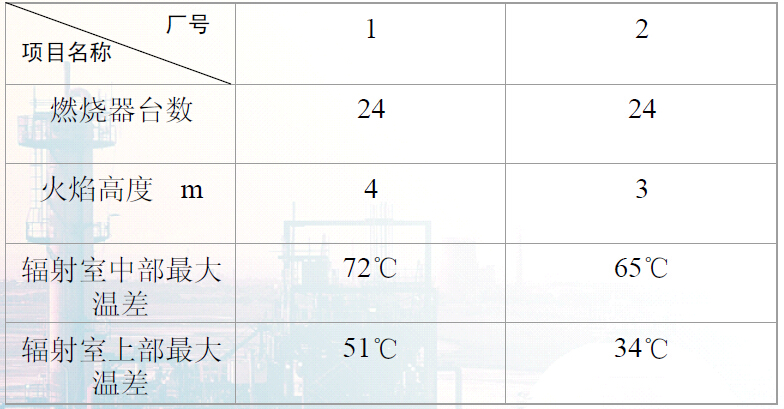

焦化爐火焰高度和輻射室橫向*大溫差測試數(shù)據(jù)

在爐型結構和石化燃燒器的安裝方式一定時，管式加熱爐輻射室徑向溫度分布隨火焰高度降低趨向均勻，通過強化燃燒，降低火焰高度，可以改善輻射室徑向溫度分布。
